Wie heisst oder was macht man mit der Platine

Das sieht mir nach einer Art Multijoy für 8 Joysticks aus....

Na Du stellst ja Fragen 😉...

Bist Du sicher, dass es für die XL/XE Reihe ist?

Also, was haben wir da?

• 1x ATMEL ATMEGA48P Controller
• 1x SN74CBT3251 1-OF-8 FET Multiplexer/ Demultiplexer (CU251)
• 1x USB-Anschluss (vermutl. für Power)
• 8x Inputs mit je 3 Pins (vermutl. Send/Receive/Masse)
• 8x LEDs (pro Input 1x)
• 1x Output (mit 3 Pins)
• J.S. Nov 2015 , (J.ohan S.ebastian (Bach) 😉 😂 ?

Also anhand der Beschaltung sieht das irgendwie nach einem seriellen (?) "8 auf 1" Switch/Splitter aus...

Könnte evtl. auch (irgend)was mit MIDI zutun haben......

Gtx., andY

andymanone schrieb: Also anhand der Beschaltung sieht das irgendwie nach einem seriellen (?) "8 auf 1" Switch/Splitter aus...

Nah drann...

Das ist eine Platine für einen 8-fach-TOS-Link Adapter. Das braucht man wenn man mehrere Geräte mit optischem Ausgang an einen Verstärker hängen will der zu wenig optische Eingänge hat. 😁

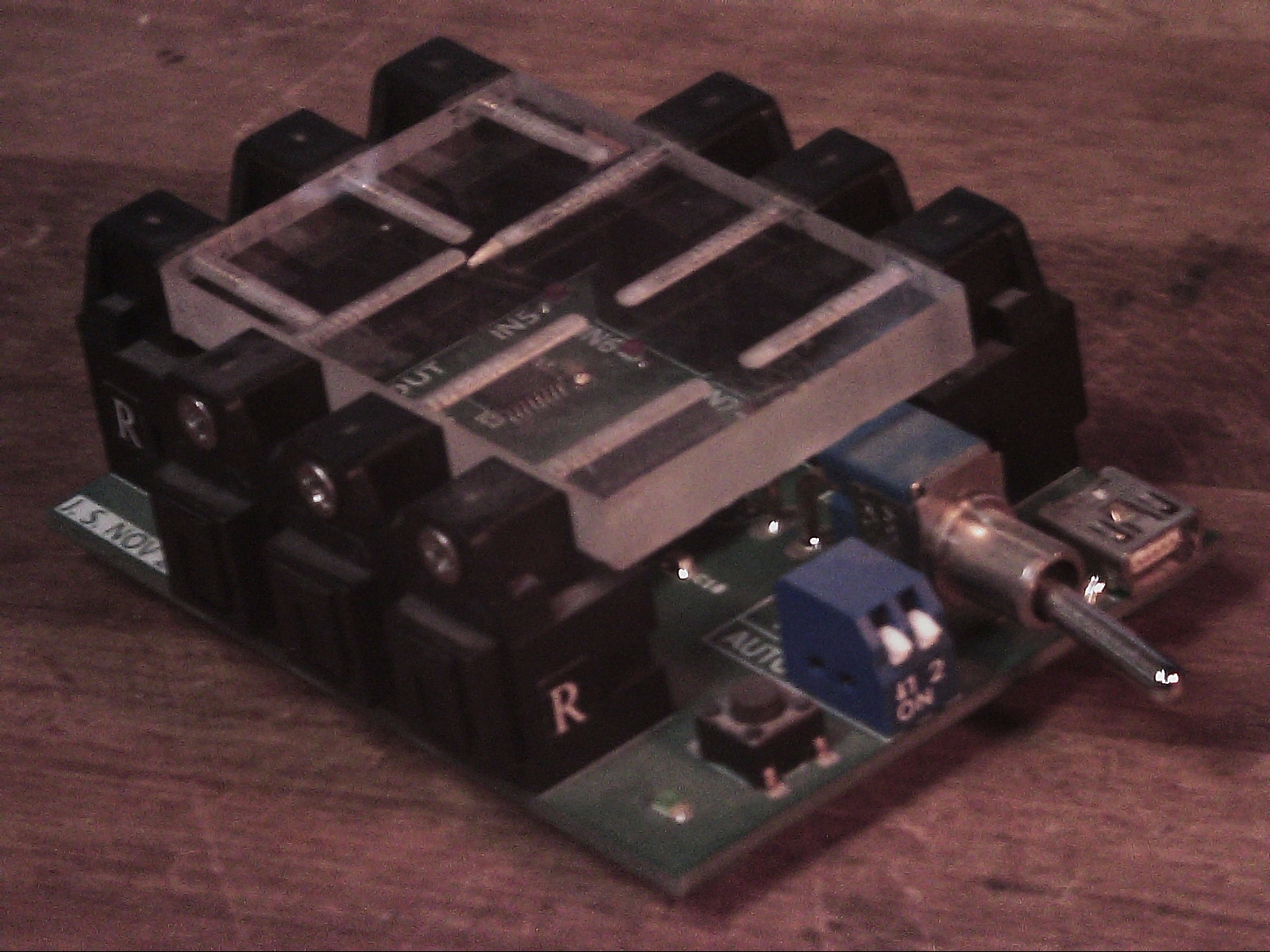

Fertig aufgebaut sieht er so aus:

Ist ein praktisches Helferlein mit wahlweiser automatischer oder manueller Quellenwahl. 🙂

Ist für den ATARI nur interessant wenn er eine TOS-Link-Schnittstelle (https://de.wikipedia.org/wiki/TOSLINK) hat - hast Du das?!? 😉

Sleeπ schrieb: Das ist eine Platine für einen 8-fach-TOS-Link Adapter. Das braucht man wenn man mehrere Geräte mit optischem Ausgang an einen Verstärker hängen will der zu wenig optische Eingänge hat. 😁

Fertig aufgebaut sieht er so aus:


Ist für den ATARI nur interessant wenn er eine TOS-Link-Schnittstelle nachgerüstet hat - hast Du das?!? 😉

Hab ich´s doch geahnt, dass das nicht für die XL/XE Serie ist 😂 !!!

Danke Sleepy, für die Auflösung des Rätsels 😎 !!

Gtx., andY

Weitere Infos gibt´s im https://circuit-board.de/forum/index.php/Thread/19096-8-fach-Toslink-Switch-mit-automatischer-Umschaltung/?pageNo=6#post602159.

Bei Bedarf habe ich die zum Nachbau relevanten Daten.
